セミオーダー
フック

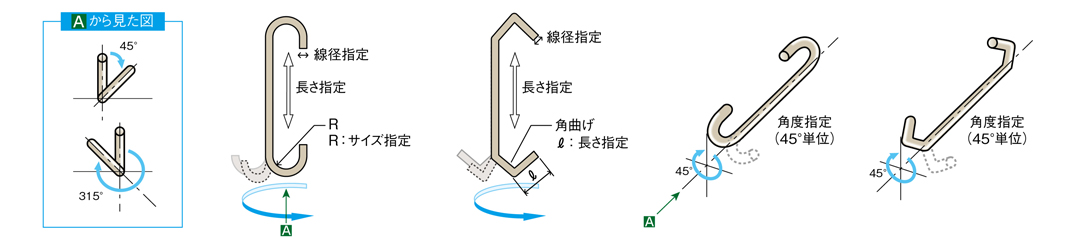

- フックの先端はAタイプ、Cタイプより指定していただけます。
- 材質は鉄･SUSから、線径は∅1.0～∅7まで、長さはＬ＝50～1000mmまで選択可能です。
- 曲げ部角度は45°単位で指定可能です。
材質
| 材質 |
|---|
| 鉄(F) |
| ステンレス(S) |
品番
| 注文品番 | 注文例 |
|---|---|
|
HF -材質-長さ |
|
- （注文例）材質SUS、長さ300ミリ、線経∅5、Cタイプ、ℓ 寸30ミリ、180°の場合
選択可能範囲
| 材質 | 鉄(F)・SUS(S) |
|---|---|
| 線径∅ | 1.0 2.0 2.5 3.0 4.0 5.0 6.0 7.0 |
| 長さ寸法 | L＝50～1000mm 10ミリ単位でご指定ください ※線径により製作可能な長さは異なります |
| 曲げ部大きさ | Aタイプ（R部）＝ R5 R5.5 R6 R7.5 R8 R8.5 R10 R12.5 R15 R20 R25 R30 Cタイプ（ℓ 1部）＝10～50mm 1ミリ単位でご指定ください |
| 角度 | 45°単位 |
- 上記以外にも特注対応いたします。弊社営業部までご連絡下さい。
発注
- 指定単位・製作条件をご確認の上ご注文をお願いします。
- 製作条件外のご注文の場合には、弊社担当者からご連絡をさせていただきます。
- 寸法により製作できない場合があります。 例）長さ50mmのR25など
- 材質が鉄で線径∅1.0は長さ300までの対応となります。
注文仕様を入力・選択してください。
注文品番で入力
価格表
| 鉄（F） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| L （mm）／価格（税抜/円） | ∅d | 曲げ形状 | 曲げサイズ | 角度 | |||||
| 50～200 | 210～400 | 410～600 | 610～800 | 810～1000 | Aタイプ指定（R）寸法 | Cタイプ指定（ℓ）寸法 | |||
| 220 | 220 | - | - | - | 1.0 |
 Aタイプ  Cタイプ |
R5～R30 | 10～50 | 45°単位 |
| 220 | 230 | 230 | 240 | 240 | 2.0 | R6～R30 | 15～50 | ||
| 230 | 230 | 240 | 240 | 250 | 2.5 | R7.5～R30 | 15～50 | ||
| 230 | 240 | 250 | 250 | 260 | 3.0 | R10～R30 | 15～50 | ||
| 230 | 250 | 280 | 290 | 320 | 4.0 | R12.5～R30 | 20～50 | ||
| 240 | 280 | 300 | 330 | 360 | 5.0 | R15～R30 | 25～50 | ||
| 260 | 300 | 350 | 390 | 430 | 6.0 | R20～R30 | 30～50 | ||
| 280 | 340 | 400 | 460 | 520 | 7.0 | R25～R30 | 35～50 | ||
| SUS（S） | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| L （mm）／価格（税抜/円） | ∅d | 曲げ形状 | 曲げサイズ | 角度 | |||||
| 50～200 | 210～400 | 410～600 | 610～800 | 810～1000 | Aタイプ指定（R）寸法 | Cタイプ指定（ℓ）寸法 | |||
| 260 | 290 | 310 | 320 | 360 | 2.0 |
Aタイプ Cタイプ |
R6～R30 | 15～50 | 45°単位 |
| 280 | 300 | 350 | 370 | 410 | 2.5 | R7.5～R30 | 15～50 | ||
| 280 | 320 | 380 | 420 | 470 | 3.0 | R10～R30 | 15～50 | ||
| 300 | 360 | 420 | 470 | 540 | 4.0 | R12.5～R30 | 20～50 | ||
| 320 | 410 | 500 | 590 | 680 | 5.0 | R15～R30 | 25～50 | ||
| 360 | 470 | 590 | 710 | 830 | 6.0 | R20～R30 | 30～50 | ||
| 410 | 590 | 760 | 920 | 1,090 | 7.0 | R25～R30 | 35～50 | ||
スケールメリット
| 本 数 | 1～50 | 51～100 | 101～200 | 201～ |
|---|---|---|---|---|
| 価 格 | 100% | 95% | 90% | 別途見積 |
| 出荷日 | 3日後 | 3日後 | 3日後 | 別途見積 |
